Индикаторы SWT-метода. Как установить и как пользоваться

Ниже публикуется краткое руководство пользователя по установке и применению индикаторов SWT-метода.
Индикаторы SWT-метода для своих клиентов приобрела компания OPENFX — дилер белорусской юрисдикции, дающий доступ на форекс с безупречным юридическим оформлением и юридической защищенностью прав клиентов. Клиенты компании на счетах компании могут пользоваться индикаторами бесплатно, с использованием консультационной поддержки персоналом компании.

 1. Торговая платформа.


Индикаторы предназначены для использования на торговой платформе Метатрейдер 4 (МТ4).
Требуемая глубина корректных исторических данных для правильной работы индикаторов не менее 1024 отсчетов. Больше можно. Стандартная торговая сессия — 5 дней в неделю — 120 часов. При меньшей глубине истории, наличии перерывов внутри торговой сессии может быть нарушено соответствие между трендами одного типа на графиках разного временного масштаба,  тем больше, чем больше разрывы или иные несоответствия между требованиями и реальностью.
Рабочие тайм-фреймы — М1, М5, М15, Н1, Н4, D1, W1. Параметры индикаторов автоматически настраиваются на каждый рабочий тайм-фрейм. На графике М30 индикаторы не отображаются. Слишком малы отличия от Н1 и М15 и информация этого графика в рамках используемого метода анализа не является необходимой.

 2. Комплект поставки.

№ п.п	Наименование компьютерной программы
1.	Модуль цифровой фильтрации SWF  для предварительной обработки исходных данных
2.	Базовый индикатор SWT расчета и отображения диаграммы стохастических волновых трендов и вспомогательной информации о движении рынка
3.	Индикатор SWCHV, предназначенный для построения каналов волатильности для различных трендов графика: — канала волатильности для трендов волны второго уровня — опция FastMode; — канала волатильности для трендов волны третьего уровня — по умолчанию; — канала волатильности для трендов волны четвертого уровня (приближенный расчет) — опция SlowMode.
4.	Индикатор SWSRD динамических каналов поддержки/сопротивления: — индикатор канала для трендов волны второго уровня — опция FastMode; — индикатор канала для трендов волны третьего уровня — по умолчанию; — индикатор канала для трендов волны четвертого уровня (приближенный расчет) — опция SlowMode.
5.	Индикатор SWT_PowTr, предназначенный для индикативного анализа направления и силы трендов
6.	Базовый шаблон SWT для быстрой настройки вида рабочей области

Базовый шаблон SWT поставляется в комплекте с индикаторами и формирует типовую конфигурацию индикаторов на графике, которой пользуется автор.Пользователь может сформировать для себя любую удобную конфигурацию индикаторов на графике, добавляя или удаляя те или иные индикаторы SWT-метода, меняя цветовую гамму и т.п. и сохраняя свои собственные шаблоны.Индикаторы и шаблоны поставляются в виде архива с основным именем SWT и возможными уточнениями в конкретных поставках.


3. Установка комплекта индикаторов.

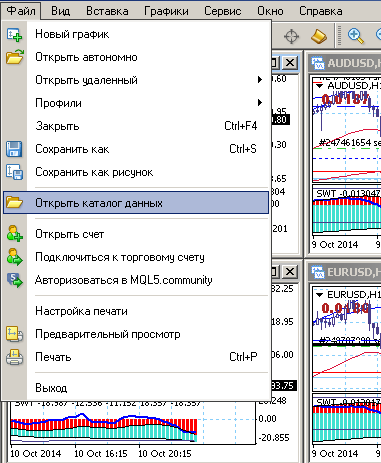

3.1. Выбрать в меню «Файл» торгового терминала МТ4 пункт «Открыть каталог данных».



3.2 Откроется окно проводника:

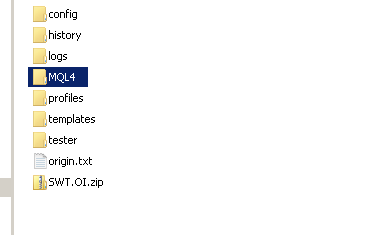

3.3. Скопировать архивный файл в открывшийся каталог

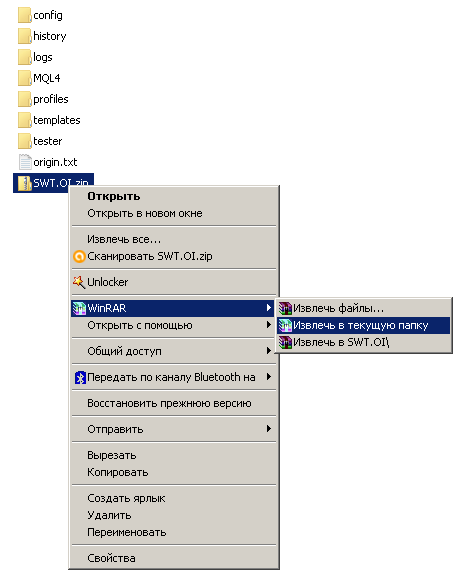

3.4. Распаковать архив, используя команду «Извлечь в текущую папку»



3.5. Перезагрузить терминал — индикаторы готовы к работе.
3.6. Альтернативный способ. Распаковать файл архива в произвольном месте и разнести вручную файлы индикаторов и шаблонов по необходимым каталогам.

4. Первичная настройка рабочей области.
4.1. Открыть график.
4.2. Применить шаблон SWT. В результате получим:



4.3. Настроить цвета линий и фона, если вам удобнее другая цветовая гамма.
4.4. Приступить к работе, интерпретируя индикаторы, как указано в п 4. «Эмпирические правила анализа волн в рамках SWT-метода» теоретического раздела: SWT-метод. Теория и практика применения. (swt-metod.blogspot.com.by/p/blog-page_22.html)
4.5. Цифры в верхнем левом углу графика Н1 — волатильность локального тренда. На других таймфреймах — волатильность трендов в соответствии с параметрами таблицы для трендов, отображаемых гистограммой красного цвета.




5. Построение системных уровней поддержки/сопротивления.

Строить уровни будем на примере валютной пары EURUSD.

5.1. Построение уровней поддержки/сопротивления для локального тренда.
5.1.1. Открываем например график часового масштаба с индикаторами в конфигурации, определяемой шаблоном SWT.
Открываем панель навигатора и накладываем на график индикатор динамического канала уровней поддержки/сопротивления  SWSRD
Этот индикатор позволит нам построить уровни поддержки/сопротивления и ключевые каналы для локального тренда.
Ключевой канал строится по признакам перехода от тренда к коррекции


В левой части графика рынок перешел от нисходящего локального тренда к восходящей коррекции локального тренда. Минимум рынка на уровне 1.0569 принимается за локальную поддержку — нижнюю границу ключевого канала локального тренда, а верхняя граница канала — локальное сопротивление — строится как поддержка верхней границы канала индикатора SWSRD в точке минимума 1.0569.
При выходе рынка за пределы верхней границы канала можно дополнительно строить динамическую локальную поддержку проходящую через максимум нижней границы канала индикатора SWSRD.
5.1.2. Все тоже самое, но без разворота тренда. Этот вариант применяется в том случае, если прорван канал младшего тренда. В данном случае канал локального тренда строится при прорыве верхней границы канала дневного тренда расчеты и построения для которого производятся на графике М15.
5.1.3. Графики для построения системных уровней поддержки/сопротивления:
М1 — часовой тренд — средний период цикла 50-70 минут;
М5 — внутридневной тренд — средний период цикла 4-6 часов;
М15 — дневной тренд — средний период цикла 20-30 часов;
Н1 — локальный тренд — средний период цикла 4-6 дней;
Н4 — краткосрочный тренд — средний период цикла 25-35 дней;
D1 — среднесрочный тренд — средний период цикла 5-7 месяцев;
W1 — долгосрочный тренд — средний период цикла 2-3 года;
W1 — основной тренд — средний период цикла 10-15 лет (строится на режиме опции SlowMode индикатора SWSRD).
5.1.4. После построения всех каналов индикатор SWSRD можно удалить из графика, а затем сохранить шаблон с уровнями поддержки сопротивления для данного инструмента.
5.1.5. В целом построение системных уровней поддержки/сопротивления требует некоторого опыта и практики, так как допускает несколько возможных вариантов и выбор наиболее корректного из них зависит от опыта и квалификации аналитика или трейдера.

6. Индикатор SWT_PowTr.

Индикатор SWT_PowTr предназначен для качественного и количественного анализа силы и направления трендов, анализируемых в рамках SWT-метода.
Индикатор формирует метки направления и силы парциальных трендов в единицах волатильности этих трендов.

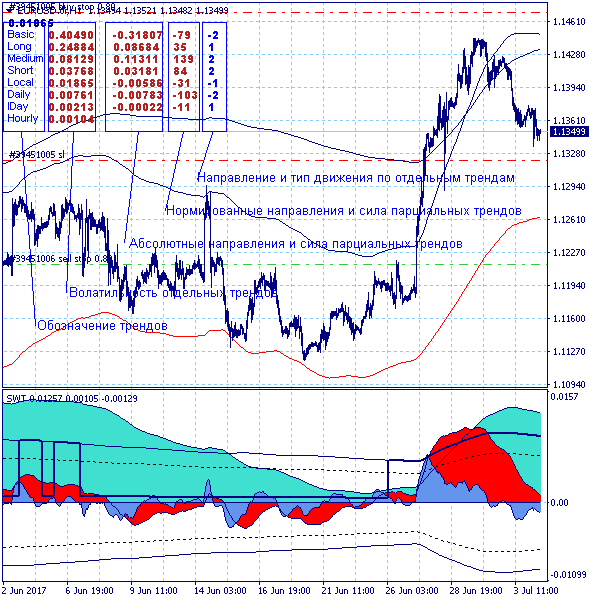

Метки сгруппированы в пять колонок, как показано на рисунке.



Крайняя левая колонка содержит обозначение типа тренда.

Вторая слева — волатильность данного типа тренда в абсолютных величинах. Цифры в колонке для удобства пользователя дублируют цифровые показатели базового индикатора SWT, отображаемые в левом верхней углу графика на соответствующих таймфреймах.

Крайняя правая колонка показывает направление и тип движения по каждому отдельному тренду.
Метки принимают 4 значения:
+2 — восходящий тренд;
+1 — восходящая коррекция нисходящего тренда;
— 1 — нисходящая коррекция восходящего тренда;
— 2 —  нисходящий тренд.

Вторая колонка справа показывает суммарный тренд с включением показателей силы (весовых значений для тренда и коррекции) и направления всех трендов младшего уровня в величину силы и направления текущего тренда. Значение нормируется к волатильности рынка для этого тренда.

Basic1        =100*(IntraDayT+DailyT+LocalT+ShortT+MidT+LongT+BasicT)/BasicV;
Long1         =100*(IntraDayT+DailyT+LocalT+ShortT+MidT+LongT)/LongV;
Mid1           =100*(IntraDayT+DailyT+LocalT+ShortT+MidT)/MidV;
Short1        =100*(IntraDayT+DailyT+LocalT+ShortT)/ShortV;
Local1        =100*(IntraDayT+DailyT+LocalT)/LocalV;
Daily1         =100*(IntraDayT+DailyT)/DailyV;
IntraDay1    =100*(IntraDayT)/IntraDayV.

Значение направленного тренда больше 100 означает, что тренды младшего уровня усиливают наблюдаемый тренд. Значение меньше 100 означает что тренды младшего уровня ослабляют наблюдаемый тренд.

Крайняя левая колонка показывает силу и направление тренда без нормировки к волатильности, т.е. максимально возможный размах и направление движения рынка для наблюдаемого тренда в пунктах.

Basic         =(IntraDayT+DailyT+LocalT+ShortT+MidT+LongT+BasicT);
Long          =(IntraDayT+DailyT+LocalT+ShortT+MidT+LongT);
Mid            =(IntraDayT+DailyT+LocalT+ShortT+MidT);
Short         =(IntraDayT+DailyT+LocalT+ShortT);
Local         =(IntraDayT+DailyT+LocalT);
Daily          =(IntraDayT+DailyT);
IntraDay     =(IntraDayT).

P.S. Автор при анализе динамики рынка при анализе рынков пользуется крайней правой колонкой для определения направления и типа движения (тренд или коррекция) и немного второй справа. Что делать со средней еще не решил. Возможно информация пригодится впоследствии.

7. Базовый индикатор SWT. Дополнительные опции.

Кроме волн четвертого (бирюзовая гистограмма, третьего (красная гистограмма) и второго (васильковая гистограмма) уровней на диаграмме волн постоянно включены каналы волатильности для движений на волне третьего уровня (см. рис.7.1.):
— канал пикового значения волатильности (математического ожидания пиковой амплитуды);
— канал среднеквадратичного значения волатильности (сигма).
В левом верхнем углу графика отображено значение волатильности для тренда, описываемого волной третьего уровня. Для графика М5, представленного на рисунке, это волатильность внутридневного тренда.



Рис.7.1.

Следующий параметр — индикатор направления и типа движения по тренду, задаваемому волной четвертого уровня — бирюзовая гистограмма — (рис.7.2), который включается по умолчанию и может быть выключен в настройках индикатора при значении параметра W4mode=false.
Значения индикатора на верхней или нижней границах канала волатильности соответствуют восходящему или нисходящему направленных трендах.
Положительные значения индикатора внутри канала — нисходящая коррекция восходящего тренда.
Отрицательные значения индикатора внутри канала — восходящая коррекция нисходящего тренда.



Рис.7.2.

Следующий индикатор — это индикатор суммы всех волн, начиная с волны четвертого уровня текущего графика и меньших порядков вплоть до тиков (рис.7.3). Т.е. показания этого индикатора соответствуют графику цены, из которого удалены все старшие тренды, не отображаемые на данном графике и присутствуют все младшие.
Этот индикатор может быть включен в настройках индикатора при значении параметра SUMM=true. В некоторых приложениях эта функция может быть полезной.



Рис.7.3.

И последний из индикаторов, который доступен в настройках — это индикатор суммарной силы и направления тренда для 3-х волн диаграммы, нормированный по границам канала волатильности (рис.7.4).
Индикатор по умолчанию отключен, его можно включить задавая значение параметра FullPTmode=true.
Весовые значения трендов исходя из теоретических положений SWT-метода выбраны таким образом, что коррекция, например, среднесрочного тренда соответствует диапазону краткосрочного тренда, коррекция краткосрочного — диапазону локального и т.д.



Рис.7.4.

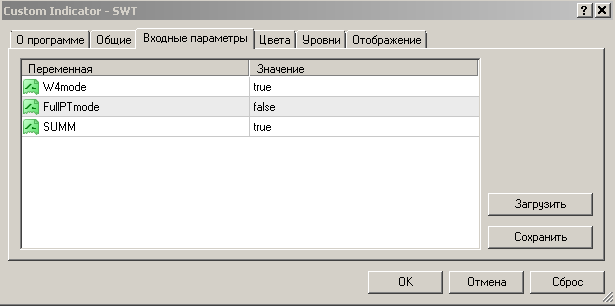

Рис.7.5. Панель настройки параметров индикатора.

8. Индикатор расчета объема сделки при заданном риске SW_MaxLotLocal

Индикаторы предназначен для упрощения расчета объема сделки по параметрам волатильности локального тренда.

В индикаторе SW_MaxLotLocal реализована расчетная формула

V=(R*Eq)/(1.2*LVol*C)

где
V – объем позиции в лотах, округляемый до 0.01;
R – величина риска на сделку в процентах;Eq — сумма средств торгового счета;
LVol — волатильность локального тренда;
C – цена тика в валюте депозита.

При сбрасывании индикатора на график появляется диалоговое меню, в котором необходимо выбрать размер риска сделки в процентах от имеющихся средств.

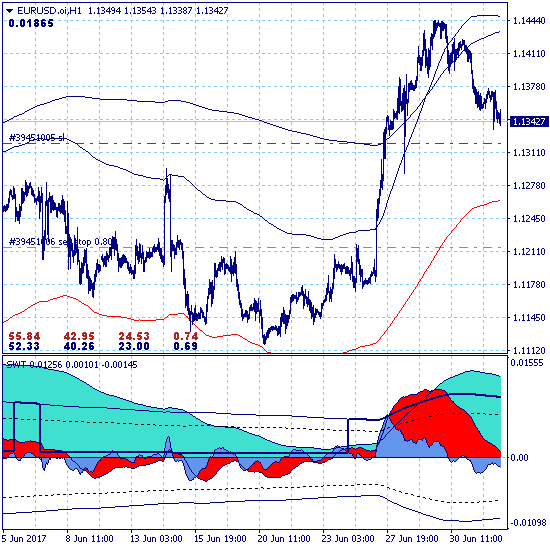

Показания индикатора — 4 колонки цифр в левом нижнем углу графика.
Верхняя строка показывает:
— первая колонка слева — максимальный объем сделки по инструменту от объема средств при маржинальных требованиях текущего счета;
— вторая колонка — максимальный объем сделки, который может быть открыт по инструменту от объема средств с учетом уровня стоп-аут текущего счета;
— третья колонка — максимальный объем сделки, который может быть открыт по инструменту от объема средств с учетом уровня стоп-аут текущего счета при риске 100% и размере стопа, равном волатильности локального тренда, умноженной на 1.2;
— четвертая колонка — объем сделки, который может быть открыт по инструменту от объема средств с учетом уровня стоп-аут текущего счета при заданном процентном риске и размере стопа, равном волатильности локального тренда, умноженной на 1.2.
Вторая строка — те же параметры, но рассчитанные от объема свободных средств.
